ZJRH系列转轮式NMP回收机组

工艺流程图：

产品应用：

该设备适用于回收锂电池行业涂布机排放废气中的NMP有机溶剂，帮助用户实现环保达标排放、回收资源。此装置结构简单，不用对现有的生产设备做任何改动，即可取得绿色安全排放，免除环保后顾之忧，减少浪费，节约能源。

产品原理：

溶剂回收：利用一级冷却回收装置（余热回收器、冷却水冷却器、冷冻水冷却器）使得部分NMP从空气中冷凝出来，经过单级NMP吸附转轮处理后，净化排放废气中NMP有机溶剂的浓度最低可降至8ppm以下（通过双级NMP吸附转轮可实现1ppm NMP排放浓度）。废气被浓缩到一定的浓度后，利用冷冻法就可以使NMP冷凝回收。

产品构成：

机组由余热回收器、冷却器、表冷器、风机、吸附转轮与转轮再生系统组成。

产品特点：

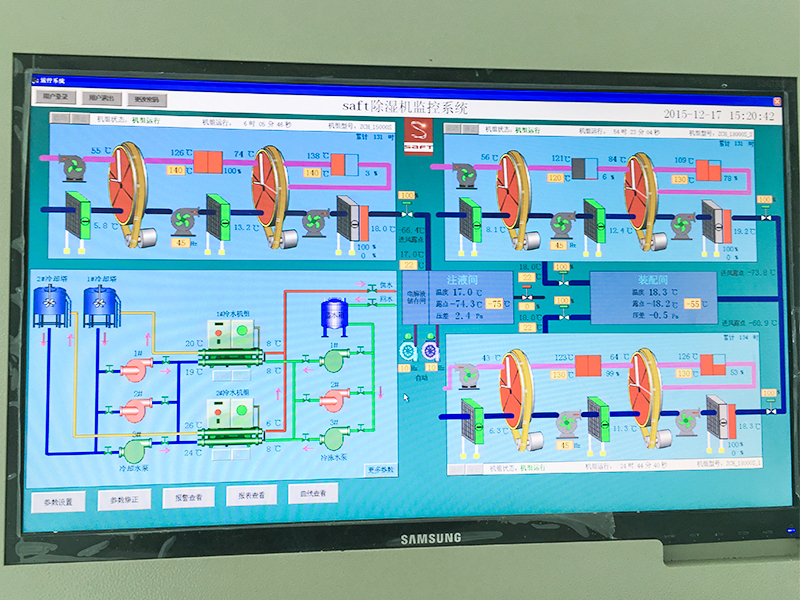

● 控制方式:可选PLC、DDC控制，工艺联动控制；自动化程度较高，每套回收装置都设计了自动控制系统和联锁系统，可确保涂布机和回收装置安全生产、平稳操作。

● 高效离心风机、耐高温双层箱体、不锈钢箱体主机、电气多重保护运行安全。

● 节能效果明显，处理后的风经余热回收器送回涂布机烘箱系统，整个风系统是密闭循环的，大大减少涂布机加热能耗。
● NMP溶剂回收率≥97%，溶剂回收浓度≥85%，排放废气浓度≤1ppm。

产品优势:

1. 设备回风口废气相对湿度≤2%RH；

2. 90%以上净化后的NMP废气可循环使用；

3. 排放废气浓度≤1ppm；

4. NMP溶剂回收率可达99%；

5. 溶剂回收浓度可达85%；

6. 余热回收效率 可高达75%，废气经热回收后风温可达90℃以上。

技术参数参考:
