SJRH系列水喷淋吸附型回收机组

工艺流程图：

产品原理：

回风型水喷淋吸附型NMP回收机组

以水作为吸收液对含NMP尾气进行处理，采用两级吸收处理，具体流程如下：

涂布机送出的含较高浓度NMP尾气分别经气气换热器进行热能回收后，通过循环风机送至NMP综合吸收塔进行处理。吸收塔由下、上二级吸收塔组成，自下而上依次为下塔、上塔，含NMP气体经循环风机送入吸收塔下塔底部，下塔塔顶喷淋吸收液（浓度80-85%的NMP水溶液），吸收液降至塔釜后通过循环泵送至塔顶进行循环吸收，液位超过40%（设定值可调）时，且循环液浓度达80~85%（设定值可调）时，自动送出含NMP约80~85%（可根据需求调整）的溶液至NMP收集罐。经下塔吸收后的气体进入吸收上塔，上塔用含NMP约10%的溶液进行循环吸收，吸收液通过循环泵提升至塔顶进行循环吸收，上塔塔顶喷淋少量的工艺水。

经吸收处理后的气体，NMP含量已降至35mg/m3以下，大部分尾气经气气换热器升温后，再通过变频风机升压循环回到涂布机烘箱，少部分放空以调整烘箱负压。

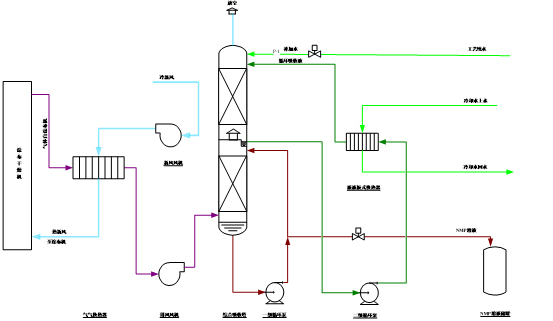

不回风型水喷淋吸附型NMP回收机组

以水作为吸收液对含NMP尾气进行处理，采用两级吸收处理，具体流程如下：
涂布机送出的含较高浓度NMP尾气分别经气气换热器进行热能回收后，通过循环风机送至NMP综合吸收塔进行处理。吸收塔由下、上二级吸收塔组成，自下而上依次为下塔、上塔，含NMP气体经循环风机送入吸收塔下塔底部，下塔塔顶喷淋吸收液（浓度80-85%的NMP水溶液），吸收液降至塔釜后通过循环泵送至塔顶进行循环吸收，液位超过40%（设定值可调）时，且循环液浓度达80~85%（设定值可调）时，自动送出含NMP约80~85%（可根据需求调整）的溶液至NMP收集罐。经下塔吸收后的气体进入吸收上塔，上塔用含NMP约10%的溶液进行循环吸收，吸收液通过循环泵提升至塔顶进行循环吸收，上塔塔顶喷淋少量的工艺水。

经吸收处理后的气体，NMP含量已降至35mg/m3以下，进行达标排放。

新鲜空气由补风机提升压力后，经气气换热器升温，再送至涂覆机烘箱作为烘干用气。
